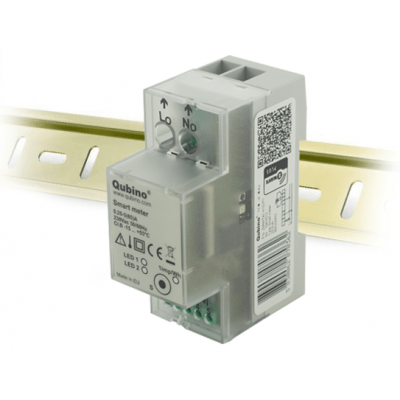

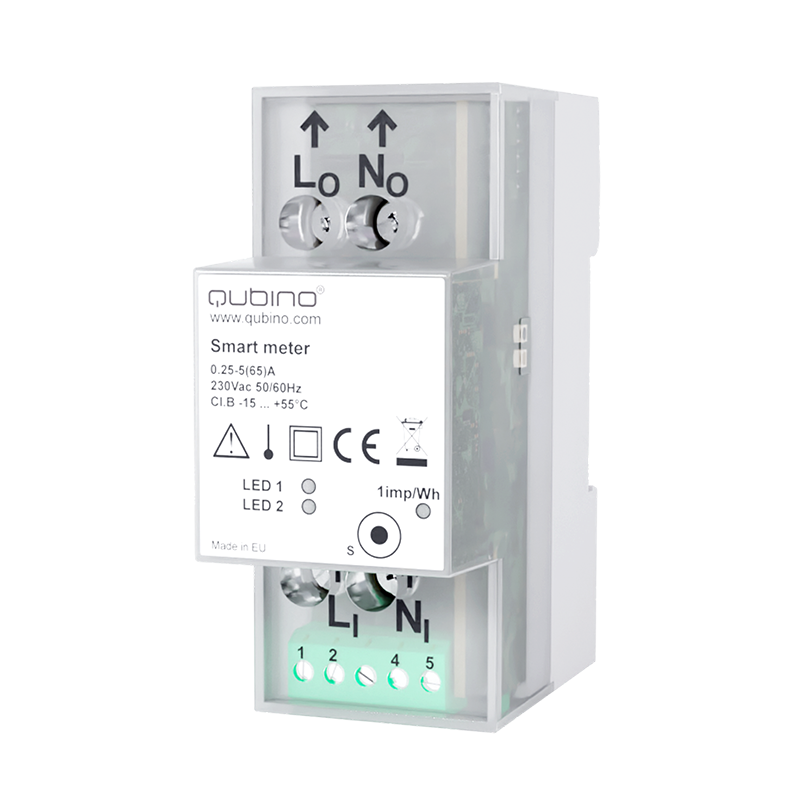

QUBINO Smart Meter - Módulo medición de consumo electrico Z-Wave para carril DIN

ZMNHTD1

Nuevo

Módulo medidor de consumo eléctrico Z-Wave Plus Qubino Smart Meter para montaje en carril DIN de cuadro eléctrico. Calcula la energía, la potencia y el factor de potencia de las señales medidas entre otros valores.

Más detalles

En Stock - Envío inmediato

117,04 €

-12%

133,00 €

Características técnicas

Tecnología Z-Wave Plus
Característica Medición de Consumo

Descripción

El medidor de consumo eléctrico inteligente Z-Wave más potente del mundo

El Qubino Smart Meter es un módulo Z-Wave extremadamente versátil y potente para medir el consumo de energía en una red de energía eléctrica monofásica de hasta 65A. Un microprocesador incorporado calcula la energía, la potencia y el factor de potencia de las señales medidas. Está diseñado para montarse en un carril DIN.

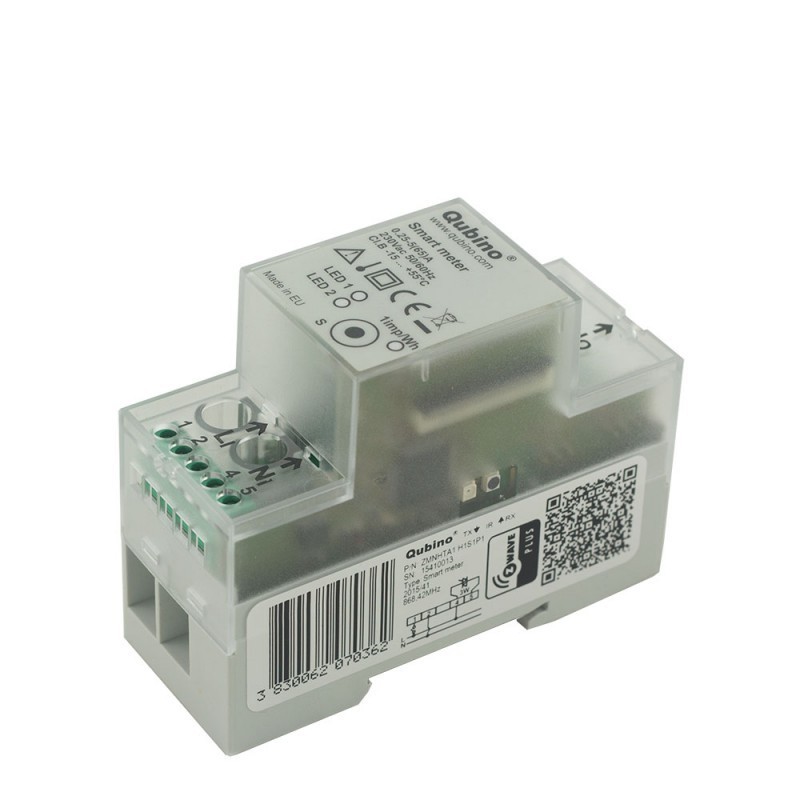

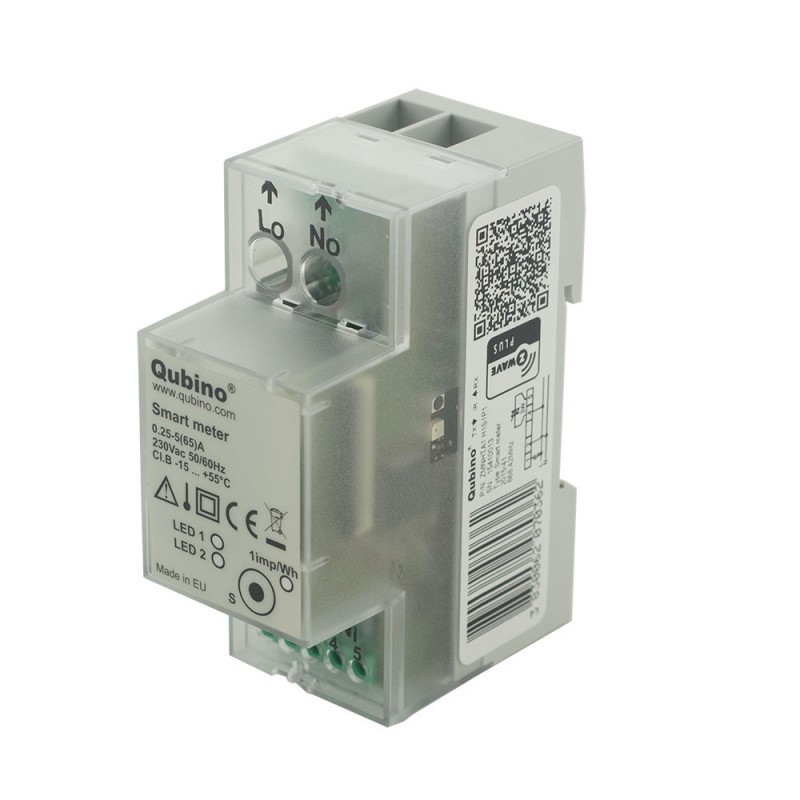

Qubino Smart Meter contador de consumo inteligente

¿Para qué se utiliza este medidor de corriente?

El módulo Qubino Smart Meter se puede utilizar en aplicaciones de domótica residenciales, industriales y por parte de operadores eléctricos. Mide la energía directamente en redes de 2 hilos mediante el muestreo rápido de señales de tensión y corriente. Calcula la energía, la potencia y el factor de potencia de las señales medidas. Puede controlar el módulo a través de una red Z-Wave. También actúa como un repetidor con el fin de mejorar el alcance y la estabilidad de la red Z-Wave. El medidor inteligente está diseñado para montarse en carril DIN.

La instalación más sencilla

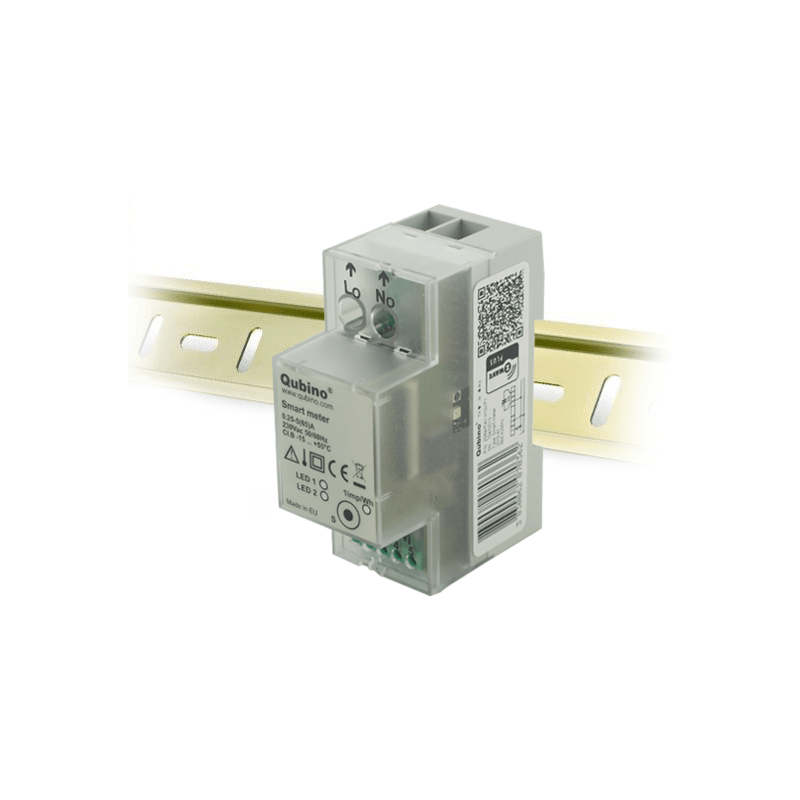

No existe una instalación más sencilla que la instalación en carril DIN - y el Qubino Smart Meter es un módulo montado en carril DIN. Mira el video para aprender mas.

Nota: Tenga en cuenta que este módulo requiere de NEUTRO para operar.

Si quieres saber más, también puedes acceder a este INTERESANTE ARTICULO

Los módulos Z-Wave más probados y más fiables

Los módulos Z-Wave de Qubino son productos de “instalar-y-olvidarte”. Los productos Qubino que te ofrecemos, están fabricados para durar, por lo que sólo utilizan componentes electrónicos que cumplan los más exigentes niveles de calidad. Nuestros módulos además son los micromodulos Z-Wave más testeados del mercado. El Instituto Esloveno de Calidad y Medición (The Slovenian Institute of Quality and Metrology (SIQ)), una entidad europea independiente, comprueba la calidad de los parámetros reales de nuestros productos, incluyendo el aumentos de temperatura, fabricación, resistencia del aislamiento, consumo eléctrico y sobrecargas de acuerdo las normas europeas de la máxima calidad conforme a la especificación del estándar EN 60669-2-1.

Parámetros adicionales para profesionales

El módulo para carril DIN Qubino Smart Meter dispone de 23 parámetros adicionales para su uso por expertos. Algunos de los más útiles son:

  • Selección de la función del interruptor de entrada
  • Encendido / apagado automático del relé externo después de la salida ajustada
  • Informes en watios sobre el cambio de potencia o por intervalos de tiempo

Especificaciones Técnicas y esquemas eléctricos:

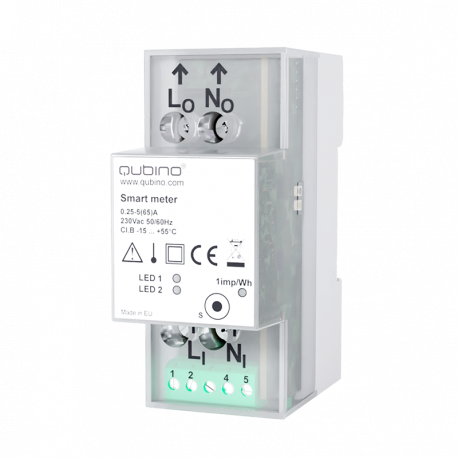

Diagrama de Conexion de Qubino Smart Meter

Accesorios para QUBINO Smart Meter

Relés Externos

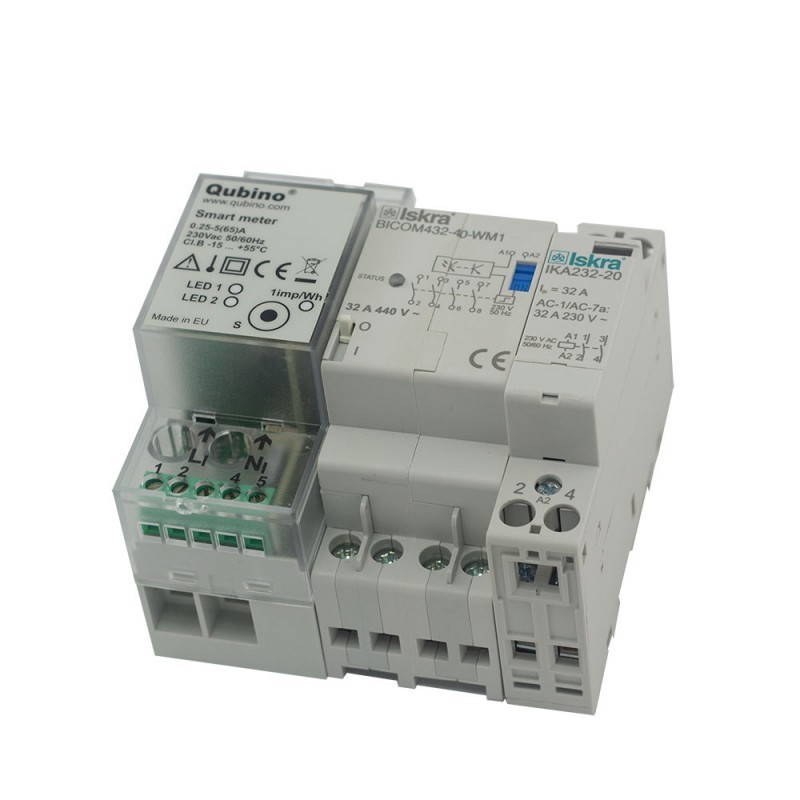

El módulo Qubino Smart Meter también puede controlar las cargas eléctricas (encendido / apagado) añadiéndole un relé-actuador externo:

- Conmutador biestable (32A) BICOM432-40-WM1, controlado por el puerto de comunicaciones ópticas (IR)
- El interruptor (32A) IKA232-20 / 230 V controlado por la salida en el terminal 5

Modulos Externos

Especificaciones Técnicas

Main terminals (LI, NI, Lo, No)
Contacts capacity: 1.5 … 16 (25) mm2
Connection screws: M5
Max torque: 3.5 Nm (PZ2)
Optional terminals (1,2,4,5)
Contact capacity: 0.05 … 1 (2.5) mm2
Screws: M3
Max torque: 0.6 Nm
Measuring input:
Type (connection): single phase (1b)
Reference current (Iref): 5 A
Maximum current (Imax): 65 A
Minimum current (Imin): 0.25 A
Starting current: 20 mA
Voltage (Un): 230 V (±20%)
Power consumption at Un: < 2 W
Nominal frequency (fn): 50 and 60 Hz
Accuracy:
Active energy and power:
Standard EN 62053-21: class 1
Standard EN 50470-3: class B
Reactive energy:
Standard EN 62053-23: class 2
Optical communication:
Type: IR – used to control BICOM432-40-IR
Input (1):
Rated voltage: 230 V (± 20%)
Input resistance: 450 kOhm
Safety:
Indoor Meter: yes
Degree of pollution: 2
Protection class: II
AC voltage test: 4 kV
Installation Category: 300 VRMS Cat. III
Standard: EN 50470
Ambient conditions and EMC: Meets standards for indoor active energy meters. Temperature and climatic conditions to EN 62052-11
Ambient conditions and Safety: Meets standards for indoor active energy meters. Temperature and climatic conditions to EN 62052-11
Dust/water protection: IP20
Operating temperature: -10 … 40°C
Storage temperature: -40 … 70°C
Enclosure material: self-extinguishing
UL94 V compliant yes
Indoor meter: yes
Degree of pollution: 2
AC voltage test: 4 kV
Standard: EN 50470
Distance: up to 30 m indoors (depending on building materials)
Weight (with packaging): 150 g (170 g)
Frequency range: 868.4 MHz, Z-Wave
Installation Din rail 35 mm
Dimensions (WxHxD): 36 x 90 x 64 mm

* En el caso de cargas distintas de las resistivas, preste atención al valor de cosφ y, si es necesario, utilice una carga inferior a la carga nominal. La corriente máxima para cosφ = 0,4 es 3 A a 250 VAC, 3 A a 24 VDC L / R = 7 ms.

Cumple Certificaciones CE y ROHS

CARACTERÍSTICAS: Medición del consumo de energía global o circuito Proporciona los datos de voltaje, corriente, potencia activa, reactiva y aparente y factor de potencia Se integra Z-Wave serie de chips 500 (Z-Wave +) Comunicación 250% más rápido en comparación con los dispositivos estándar Z-Wave El primer carril DIN Módulo Z-Wave Mundial Temperatura de funcionamiento -10 a 40 ° C puerto de comunicaciones ópticas (IR) para el relé externo BICOM432-40-WM1 Salida para conectar un contactor externo IKA232-20 / 230 V

Z-Wave Plus - Fibaro ZW5
Qubino Smart Meter - Medidor corriente recomendado

Descargar

Qubino_Smart-Meter_ManualV1.7-1

Manual del Usuario Qubino_Smart-Meter versión 1.7-1 en inglés

Descargar (471.82k)

Información Ampliada Z-Wave (Inglés)

Nombre: Smart Meter
Fabricante:QUBINO
Identificador:ZMNHTD1
Número de Certificación Z-Wave:ZC10-18086203
Plataforma Hardware:ZM5202
FLiRS:NO
Tipo de Role:Always On Slave
Descripción Corta:The Qubino Smart Meter is an extremely versatile and powerful Z-Wave device for measuring energy in a single-phase electrical power network of up to 65A. A built-in microprocessor calculates energy, power and power factor from the measured signals. It is designed to be mounted on a DIN rail.
Descripción:The Qubino Smart Meter can be used in residential, industrial and utility applications. It measures energy directly in 2-wire networks by means of fast sampling of voltage and current signals. It calculates energy, power and power factor from the measured signals. You can control the device through the Z-Wave network. The Qubino Smart Meter can operate across a wide temperature range, from a chilly -15˚C to a scorching 55˚C (5˚F–131˚F). Every device also acts as a repeater in order to improve the range and stability of the Z-Wave network.

Descargue el manual desde aquí.

Grupo
Max Nodos
Descripción
1
1
Z-Wave Plus Lifeline Supports the following command classes: • Device Reset Locally: triggered upon reset • Meter Report: triggered according to Configuration parameters no. 40 and 42.
Número
Tamaño (Bytes)
Valor por Defecto
Nombre
Descripción
40
1
10
Reporting Watts on power change
• Default value 10 • 0 – reporting disabled • 1-100 = 1% - 100% reporting enabled. Power is reported only when actual power in Watts (in real time changes for more than set percentage comparing to previous actual power in Watts, step is 1%. NOTE: when power is changed for more than percent value in this parameter -> the device is reporting also: • A (Current) (if the value has changed) • V (Voltage) (if the value has changed) • Power Factor (if the value has changed) • kvar (Reactive power) (if the value has changed) • kWh (Energy – Active power accumulated Import) (if the value has changed) • kWh (Energy – Active power accumulated Export) (if the value has changed) • kVAh (Energy – Apparent power accumulated) (if the value has changed) • kvarh (Energy – Reactive power accumulated) (if the value has changed) To avoid unintended reporting (electric disturbances, noise, etc..) the measured power less than 5W is not reported.
42
2
600
Reporting on time interval
• Default value 600 (10 minutes) • 0-599 = reporting disabled • 600 - 32535 = 600 seconds - 32535 seconds. Reporting enabled. Report is send with the time interval set by entered value. NOTE: The device is reporting the following values: • W (Active Power) (if the value has changed) • A (Current) (if the value has changed) • V (Voltage) (if the value has changed) • Power Factor (if the value has changed) • kvar (Reactive power) (if the value has changed) • kWh (Energy – Active power accumulated Import) (if the value has changed) • kWh (Energy – Active power accumulated Export) (if the value has changed) • kVAh (Energy – Apparent power accumulated) (if the value has changed) • kvarh (Energy – Reactive power accumulated) (if the value has changed)
45
1
0
Reset Power counters
• Default value 0 • 0 – no function • 1 – reset counter 1 –kWh import • 2 – reset counter 2 – kvarh • 4 – reset counter 3 – kVAh • 8 – reset counter 4 – kWh export • 15 – reset ALL counters
Association Group Information V2
COMMAND_CLASS_ASSOCIATION_GRP_INFO_V2
Association V2
COMMAND_CLASS_ASSOCIATION_V2
Configuration
COMMAND_CLASS_CONFIGURATION
CRC16 Encapsulation
COMMAND_CLASS_CRC_16_ENCAP
Device Reset Locally
COMMAND_CLASS_DEVICE_RESET_LOCALLY
Firmware Update Meta-Data V4
COMMAND_CLASS_FIRMWARE_UPDATE_MD_V4
Manufacturer Specific V2
COMMAND_CLASS_MANUFACTURER_SPECIFIC_V2
Meter V4
COMMAND_CLASS_METER_V4
Powerlevel
COMMAND_CLASS_POWERLEVEL
Security S0
COMMAND_CLASS_SECURITY
Security S2
COMMAND_CLASS_SECURITY_2
Supervision
COMMAND_CLASS_SUPERVISION
Transport Service V2
COMMAND_CLASS_TRANSPORT_SERVICE_V2
Version V2
COMMAND_CLASS_VERSION_V2
Z-Wave Plus Info V2
COMMAND_CLASS_ZWAVEPLUS_INFO_V2
Exclusion
REMOVAL FROM A Z-WAVE NETWORK (Z-WAVE EXCLUSION)

1. Connect the device to the power supply

2. Make sure the device is within direct range of your Z-Wave gateway (hub) or use a hand-held Z-Wave remote to perform exclusion

3. Enable add/remove mode on your Z-Wave gateway (hub)

4. Press and hold the S service button between 0.2 and 6 seconds

5. The device will be removed from your network but custom configuration parameters will not be erased

Inclusion
AUTOMATICALLY ADDING THE DEVICE TO A Z-WAVE NETWORK (AUTO INCLUSION)

1. Enable add/remove mode on your Z-Wave gateway (hub)

2. Automatic selection of secure/unsecure inclusion

3. The device can be automatically added to a Z-Wave network during the first 2 minutes

4. Connect the device to the power supply

5. Auto-inclusion will be initiated within 5 seconds of connection to the power supply and the device will automatically enrol in your network

ⓘ NOTE: For S2 inclusion please check chapter – »16. Z-Wave Security«.

MANUALLY ADDING THE DEVICE TO A Z-WAVE NETWORK (MANUAL INCLUSION)

1. Connect the device to the power supply

2. Enable add/remove mode on your Z-Wave gateway (hub)

2. Toggle the Service button S between 0.2 and 6 seconds

3. A new multi-channel device will appear on your dashboard

Factory Reset
FACTORY RESET

1. Connect the device to the power supply

2. Press and hold the S service button between 6 seconds and 20 seconds

3. Device will be removed from you network

ⓘ By resetting the device, all custom parameters previously set on the device will return to their default values, and the owner ID will be deleted. Use this reset procedure only when the main gateway (hub) is missing or otherwise inoperable.

S2 Authenticated
S2_AUTHENTICATED
S2 Unauthenticated
S2_UNAUTHENTICATED
Switch Load Capacity Current
The amount of switch load energy the product is rated for in Amps
Supported Meter Type
Indicate which type of metering is supported by the device.
Firmware Updatable
Indicates whether the firmware can be updated and whether it is done by the consumer or a technician.
Color
If the product is only available in one color, pick the color from the list.
