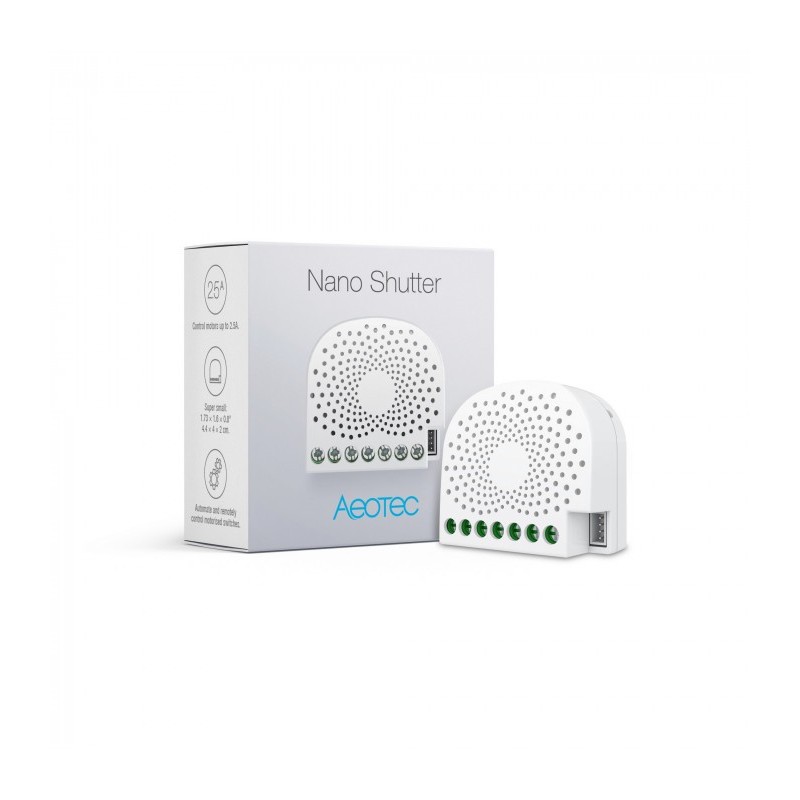

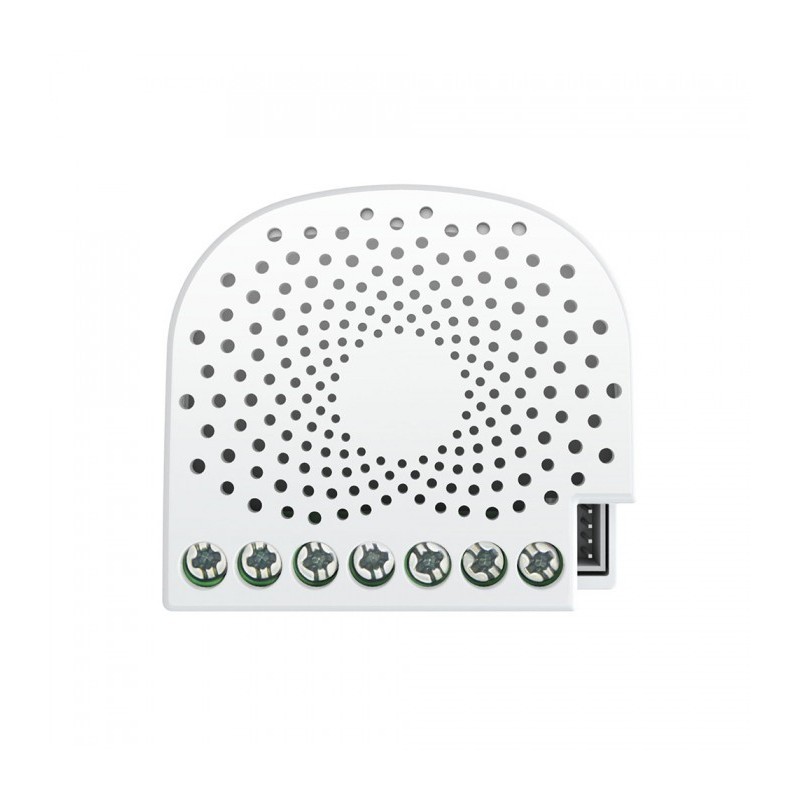

Aeotec Nano obturador Micromodule Blinds Z-Wave Plus

AEO_ZW141-EU

Novo

O controle para persianas Z-Wave Aeotec Nano Obturador faz os controles do motor do seu cego, toldo, cortina ou cortina, etc. estão conectados à sua rede sem fio Z-Wave.

Mais detalhes

Não disponível

49,99 €

Características tecnicas

Tecnologia Z-Wave Plus

Mais Informação

Obturador Nano. Os controles do motor de seu obturador são conectados em Z-Wave.
Persianas de segurança para clarabóias, aparelhos eletrônicos e móveis motorizados fazem parte de uma casa moderna. Agora, eles podem fazer parte da sua casa conectada.

O Nano Shutter integra-se com os motores e os converte em Z-Wave. Instantaneamente, tudo conectado pode ser controlado sem fio e inteligentemente automatizado graças ao Nano Shutter, que pode ser integrado a uma ampla seleção de dispositivos.

Fácil de instalar Simples de controlar.
O Nano Shutter é conectado aos acessórios de sua casa controlados por um motor. Ele simplesmente faz isso e imediatamente disponibiliza esses acessórios para controle, automação e planejamento através do Z-Wave.

Pode ser conectado para conectar diretamente ao motor. Ele pode ser conectado a qualquer interruptor de parede existente que controle o motor. E você pode se conectar em segundos ao WallSwipe, o que permite melhorar ainda mais o Nano Shutter para controle tátil e gestual.

Uma vez instalado, você pode controlar o Nano Shutter através de qualquer switch conectado e através do Z-Wave através de seu gateway, seu controle remoto e a aplicação do seu smartphone.

Feito com experiência
O Nano Shutter foi projetado a partir da mesma experiência de 10 anos que foi infundida no Nano Dimmer e no Nano Switch. A experiência que inclui a engenharia do primeiro controlador de obturador Z-Wave; o micro driver do motor.

Com essa experiência, o Nano Shutter oferece 3 novas melhorias essenciais para essa tecnologia.

Melhor segurança
Para qualquer motor que controle pontos de acesso, como portas e persianas de segurança, o Z-Wave S2 é crucial. O S2 melhora o Nano Shutter com recursos anti-pirataria de última geração, incluindo criptografia AES de 128 bits e troca de chaves ECDH.

Z-Wave Plus.
Além de sua segurança avançada, o Z-Wave Plus Nano Shutter. A última versão do Z-Wave permite ao Nano Shutter controlar os acessórios conectados com um tempo de resposta de 250% mais rápido e um alcance sem fio de 67% mais alto, até 150 metros.

60% menor.
Projetado para ser fácil de instalar, o obturador Nano também foi projetado para ser mais fácil de instalar. Com apenas 43 x 20 cm, é 60% menor que o Micro Motor Controller, o que significa que é ainda mais fácil de instalar por trás dos interruptores do motor.

Atenção, este módulo requer que o neutro funcione.

FUNÇÕES

Encomende suas persianas ou persianas remotamente
Instala por trás de um switch existente
Função para cima / baixo (sem posicionamento)
Integra o chip da série Z-Wave 500.
Comunicação 250% mais rápida em comparação com dispositivos Z-Wave padrão
Suporta a estrutura de segurança do Z-Wave S2
Detecção automática do tipo de switch.
Compatível com todos os controladores Z-Wave e Z-Wave +
Medição da função de consumo instantâneo e cumulativo.
Conector para interruptor WallSwipe (em breve)
Use com interruptor de alternância ou impulso
Pequeno, discreto e estético.
Facilidade de uso e instalação.


CARACTERÍSTICAS TECNICAS :

Tipo de módulo: receptor Z-Wave
Fonte de alimentação: 120-240VAC, 50 / 60Hz
Consumo de energia em espera: <0.8W
Fiação: 3 fios, neutro necessário
Carga máxima: 2.5A
Indicador de status: LED
Freqüência: 868,42 Mhz
Distância de transmissão: 150m em campo livre.
Dimensões: 42,5 mm x 40 mm x 20 mm
Temperatura de operação: 0-40 ° C
Umidade de operação: 8-80%
Certificações: FCC, UL, CE, ROHS

Informação alargada da Z-Wave (Inglês)

Nome: Nano Shutter
Fabricante:Aeotec
Identificador:ZW141-C
Número de Certificação Z-Wave :ZC10-19126810
Plataforma de Hardware :ZM5101
FLiRS:Não
Tipo de Role :Always On Slave
Descrição breve :Aeotec New Generation motor controller
Descrição :Aeotec New Generation Nano Shutter 1. Used to control the motor of Curtain, support Shutter Mode and Venetian Mode . 2. Can be calibrated according to diff e rent curtains 3. Used to control other Z-Wave device directly. 4. Support S2, more safe and more re liable 5. Support SmartStart, faster inclusion

Descarregue o manual a partir de aqui.

Grupo
Nodos máximos
Descrição
1
5
Used for some commands auto sending when status changed.
2
5
Retransmit when receiving the follow commands
Número
Tamanho (Bytes)
Valor por defeito
Nome
Descrição
120
1
0
Switch Type of External Switch 1
Used to set Switch type of External Switch 1,and reports will return automatically during identify.
121
1
0
Switch Type of External Switch 1
Used to set Switch type of External Switch 1,and reports will return automatically during identify.
20
1
0
Motor Behavior After Power ON
Setting the Motor Behavior After Power ON.
22
1
0
Determine motor run direction
Note: 1.Motor will stop when receiving this command in moving; 2.This configuration will not change after network exclusion or Configuration Reset.
248
1
1
Function Setting of External Switch S1&S2
Used to Enable/Disable function of External Switch S1&S2. Note : This value can be combine, e.g. set to 3(1+2=3),means networking function and Reset function are both enable.
255
4
0
Reset Function
Used to reset configuration parameter value to default value or reset to factory default settings. Note: Parameter 0x16, 0x22, 0x23, 0x24, 0x25, 0x27, 0x28 will not reset to default value by this command.
34
2
150
Set the Blade Turn Time
This parameter is to config the blade turn time(unit = 0.01s),which works only for venetian mode.Details can be found in section 4.2 of Advanced information Product Manual. Note: For Venetian, if this value is set too large for blade turning, curtain may move upwards or downwards. Calibration need to work correctly.Or this setting will force the curtain to move up or down. This configuration will not change after network exclusion or Configuration Reset.
35
2
15000
Curtain Trip Time
Curtain Trip Time is about the run time of the curtain (unit = 0.01s). Details can be found in section 4.2 of Advanced information Product Manual. Note: For Venetian, if this value is set too large for blade turning, curtain may move upwards or downwards. Calibration need to work correctly.Or this setting will force the curtain to move up or down. This configuration will not change after network exclusion or Configuration Reset.
36
1
0
Enter/Exit Calibration
Note: Product will enter the right Curtain Mode after calibration, see Configuration 0x27(39)
37
1
0
User confirmation for Calibration
User confirmation for Calibration(set only)
38
1
0
Calibration Status Report
Return Calibration Status(Get or Report)
39
1
0
Cutain Mode Setting
Set the Curtain Mode. Note: 1. This Operation will enter repositioning automatically; 2. This configuration will not change after network exclusion or Configuration Reset.
40
1
1
Repositioning
Set to begin repositioning.
41
1
0
Repositioning Status Report
Used to Get repositioning Status.
42
1
1
Calibration Lock
Used to enable/disable calibration lock from different ways.
80
1
2
Switch Status Report Selection
Choose which report to send when switch status change
85
1
0
Extern Button Mode Setting
Extern Button Mode Setting Note: when setting value to 2, we advice not to set only one external switch to push button, do remember to change the controller channel before operating push button, or the curtain level will be wrong.
Association Group Info
COMMAND_CLASS_ASSOCIATION_GRP_INFO
Association V2
COMMAND_CLASS_ASSOCIATION_V2
Basic V2
COMMAND_CLASS_BASIC_V2
Central Scene V3
COMMAND_CLASS_CENTRAL_SCENE_V3
Configuration
COMMAND_CLASS_CONFIGURATION
Device Reset Locally
COMMAND_CLASS_DEVICE_RESET_LOCALLY
Firmware Update Meta-Data V4
COMMAND_CLASS_FIRMWARE_UPDATE_MD_V4
Manufacturer Specific V2
COMMAND_CLASS_MANUFACTURER_SPECIFIC_V2
Powerlevel
COMMAND_CLASS_POWERLEVEL
Scene Activation
COMMAND_CLASS_SCENE_ACTIVATION
Scene Actuator Conf
COMMAND_CLASS_SCENE_ACTUATOR_CONF
Security S0
COMMAND_CLASS_SECURITY
Security S2
COMMAND_CLASS_SECURITY_2
Supervision
COMMAND_CLASS_SUPERVISION
Switch Multilevel V4
COMMAND_CLASS_SWITCH_MULTILEVEL_V4
Transport Service V2
COMMAND_CLASS_TRANSPORT_SERVICE_V2
Version V2
COMMAND_CLASS_VERSION_V2
Z-Wave Plus Info V2
COMMAND_CLASS_ZWAVEPLUS_INFO_V2
Classic Exclusion
3.6 How to Remove the device from Z-Wave network

1. Set your Z-Wave Controller into its 'Remove Device' mode in order to remove the product from your Z-Wave system. Refer to the Controller's manual if you are unsure of how to perform this step.

2. Click Action Button/S1/S2(external switch need to be identified first) 6 times will enter exclusion mode.

3. If Removing fails, it will bright red light for 2s then turn back to Regular Light Mode, repeat steps 1-2. Contact us for further support if needed.

4. If Removing succeeds, it will alternate through a rainbow of colors. Now, it is removed from Z-Wave network successfully.

Other Special Features
Calibration for Shutter have 2 modes: Shutter Mode for Standard roller blind, and Venetian Mode for Venetian Blind. Shutter will record the Curtain Trip Time for Shutter mode and Curtain Trip Time + Blade Turn Time for Venetain Mode.



The detail can be found in section 4.2 Calibration in Advanced information Product Manual.
Where to find S2 DSK on product
There is no DSK on the product.QR code used for SmartStart inclusion. DSK code can be found on packaging.
Factory Reset Procedure
3.7 How to Factory Reset

Manually, press and hold the Action Button for at least 20s and then release. The LED indicator will alternate through a rainbow of colors, which indicates the reset operation is successful. Otherwise, please try again. Contact us for further support if needed.

Note:

1. This procedure should only be used when the primary controller is missing or inoperable.

2. Factory Reset will:

a) Remove the product from Z-Wave network;

b) Delete the Association setting;

Classic Inclusion
3.5.2 Classic inclusion Learn Mode

1. Set your Z-Wave Controller into its 'Add Device' mode in order to add the product into your Z-Wave system. Refer to the Controller's manual if you are unsure of how to perform this step.

2. Make sure the product is powered. After powered up, Its LED will alternate through a rainbow of colors all the time.

3. Click Action Button once, it will quickly flash blue light for 30 seconds until it is added into the network.

4. If your Z-Wave Controller supports S2 encryption, enter the first 5 digits of DSK into your Controller's interface if /when requested. The DSK is printed on its housing.

5. If Adding fails, it will bright red light for 2s and then alternate through a rainbow of colors; repeat steps 1 to 4. Contact us for further support if needed.

6. If Adding succeeds, it will bright blue light for 2s and then turn to Motor Mode(green for runing, off for stop). Now, this product is a part of your Z-Wave home control system. You can configure it and its automations via your Z-Wave system; please refer to your software's user guide for precise instructions.

S2 Authenticated
S2_AUTHENTICATED
S2 Unauthenticated
S2_UNAUTHENTICATED
Color
If the product is only available in one color, pick the color from the list.
Firmware Updatable
Indicates whether the firmware can be updated and whether it is done by the consumer or a technician.
Neutral Wire Required
For electric in-wall/wired switches, indicate whether a neutral wire is required for installation.
Switch Load Capacity Current
The amount of switch load energy the product is rated for in Amps
Window Covering Control Features
Select the feature(s) supported in the Window Covering Control product.
